Daha önceki rehberlerimizde Technical Suite üzerinde 3D öğelerin düzenlenmesi ve görüntülerinin farklı şekillerde yakalanması üzerinde durmuştuk. Farklı snapshotları kaydederek, teknik çizimlerinize 3D ürünleri farklı açılardan ekleyebilirsiniz. Bunun yanı sıra kesitler hazırlamak ve 3D öğelerin içeriklerini daha detaylı göstermek için de kullanabileceğiniz bir takım taktikler bulunuyor. Serinin önceki yazılarına aşağıdaki bağlantılardan ulaşabilirsiniz.
Technical Suite üzerinde 3D öğelerin düzenleme araçlarına yakından bakış 1. Bölüm
Technical Suite üzerinde 3D öğelerin düzenleme araçlarına yakından bakış 2. Bölüm
3D öğelerde farklı kesit görünümleri hazırlama

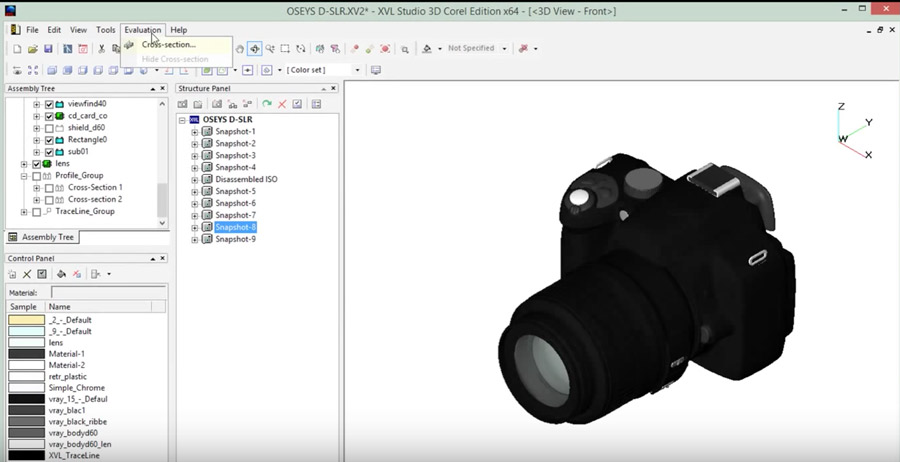

Farklı kesit görselleri oluşturmak için, üst menüde yer alan “Evaluation” sekmesinde “Cross Section” seçeneğine tıklayın ve açılan pencerede “New Cross Section” seçeneğine tıklayın.

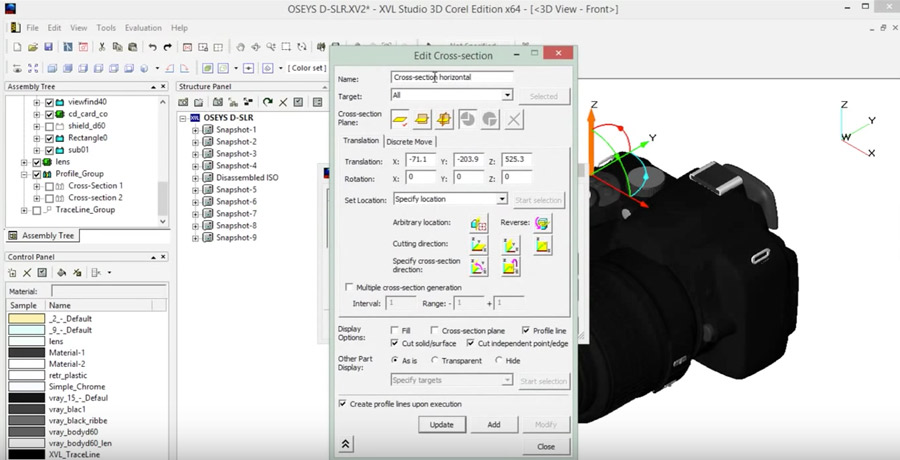

Bu işlemi yaptığınızda kesit çizim için ayarlar yapabileceğiniz bir seçenek karşınıza çıkacak. Burada ilk olarak bu görünüme bir isim verebilirsiniz. Böylelikle çalışmalarınızın takibini daha iyi bir şekilde yapabilirsiniz.

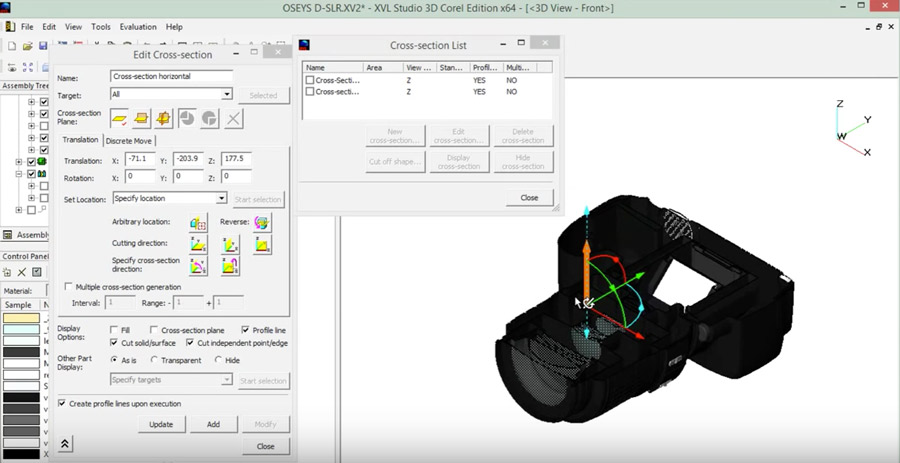

Sonrasında “Manupilator” aracı ile, görüntünün kesitini değiştirmek için x,y,z düzlemlerinde farenin sol tuşuna basarak, çiziminizi dilediğiniz şekilde değiştirin ve sonrasında pencere üzerindeki “Add” butonuna sonrasında da “Close” tuşuna basın.

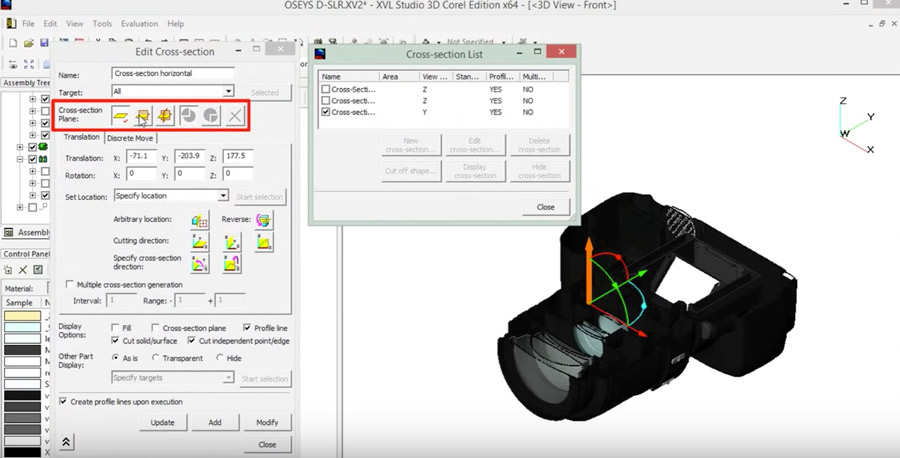

Yeni bir Cross Section eklemek için “New Cross Section” butonuna basın. Cross Section üzerinde birden fazla kesit göstermek için Cross Section Plane bölümüne gelebilirsiniz. Aşağıdaki görselde bu alanı kırmızı çerçeve içinde görebilirsiniz.

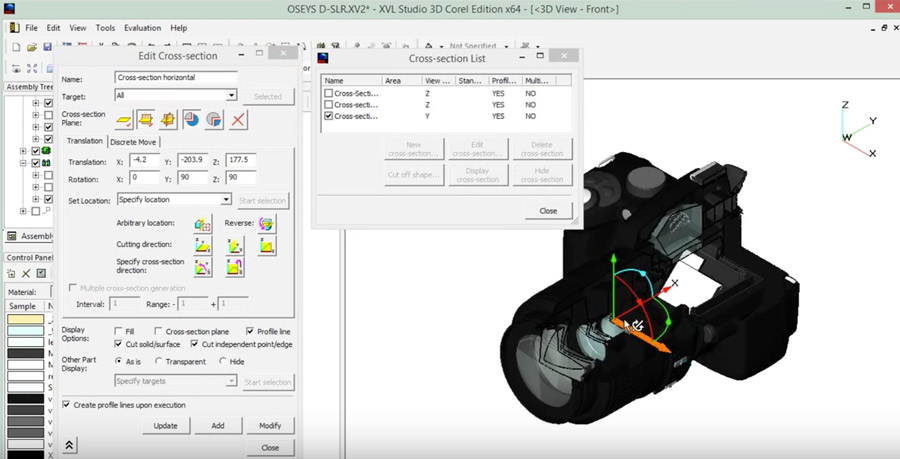

Böylelikle kesit ölçülerini değiştirebilirsiniz. Aşağıdaki örnekte çeyrek kesitlik bir alanın seçiminin yapıldığını görebilirsiniz. Böylelikle 3D objenin farklı bölümlerini gösterebilirsiniz.
Belli bir katman üzerinde kesit gösterimi yapmak

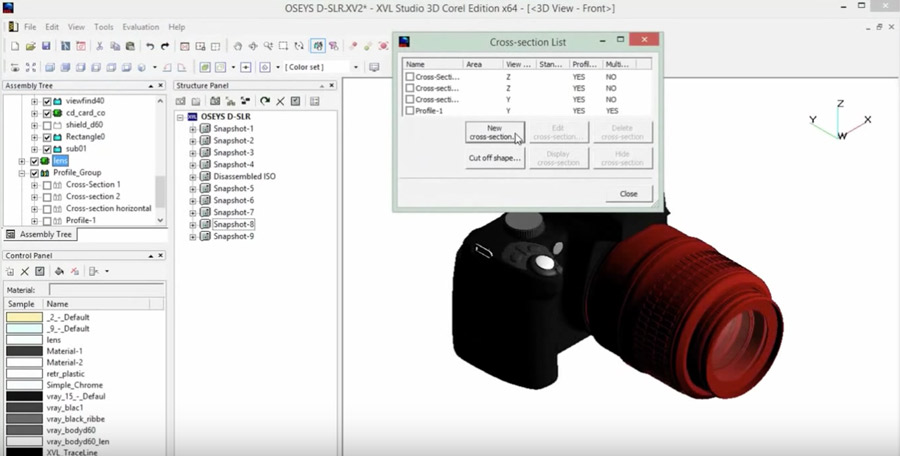

3D objenin tümüne kesit gösterimi yapılabileceği gibi sadece belli bir bölüme de bu kesit uygulanabiliyor. Bu örnekte, kameranın makine bölümü sabit kalırken, sadece lensin kesit görüntüsünü almayı göstereceğiz. Bunu yapmak için öncelikle “lens” katmanını “Assembly Tree” üzerinde seçip, sonrasında yeni bir Cross Section oluşturuyoruz.

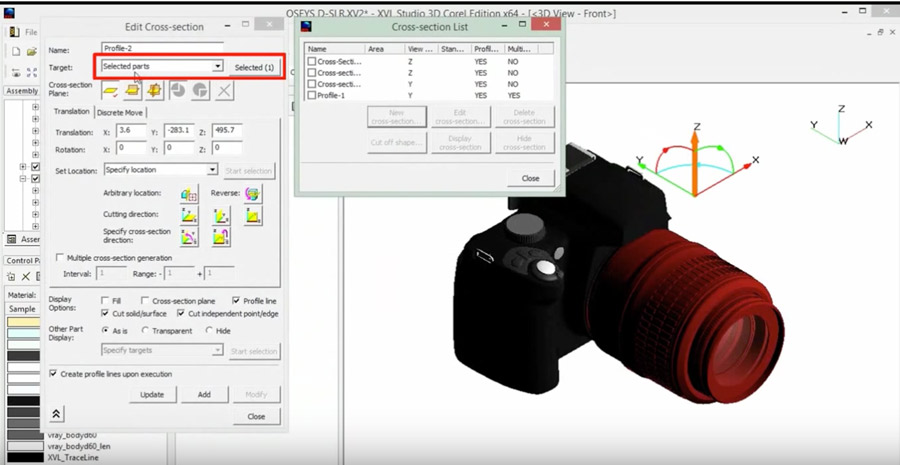

Açılan pencerede sadece seçili alana uygulanması için “Selected Parts” seçeneğini seçmeniz gerekiyor.
Sonrasında yine x,y,z düzlemi üzerinde istediğiniz şekilde kesitinizi belirleyebilir ve düzenleyebilirsiniz.
Bu rehberimizin de burada sonuna geliyoruz. Bir sonraki yazımızda da bu 3D objenin dışa aktarım işlemini nasıl yapabileceğinizi detaylı bir şekilde anlatıyor olacağız.
