ZWCAD’de hızlı hesap makinesinin özellikleri nelerdir?

ZWCAD üzerinde teknik çizimler yaparken dikkat edilmesi gereken unsurlardan biri de doğru hesaplamaların yapılmasıdır. Hesaplamaların iyi bir şekilde yapılmaması, çizimlerin uygulanışında bir takım hataların oluşmasına neden olur.

ZWCAD üzerinde bulunan hızlı hesap makinesi (quick calculator) sayesinde, çizimleriniz üzerinde farklı hesaplamaları hızlı bir şekilde yapabilirsiniz.

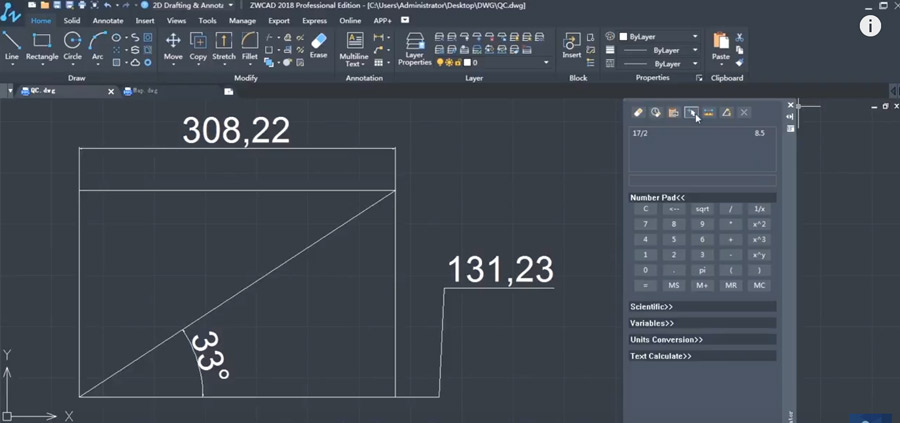

Hızlı hesap makinesini açmak için çalışma alanına sağ tıkladıktan sonra “qc” komutunu girin. Böylelikle aşağıdaki ekranda da görebileceğiniz gibi hesap makinesi açılmış olacak.

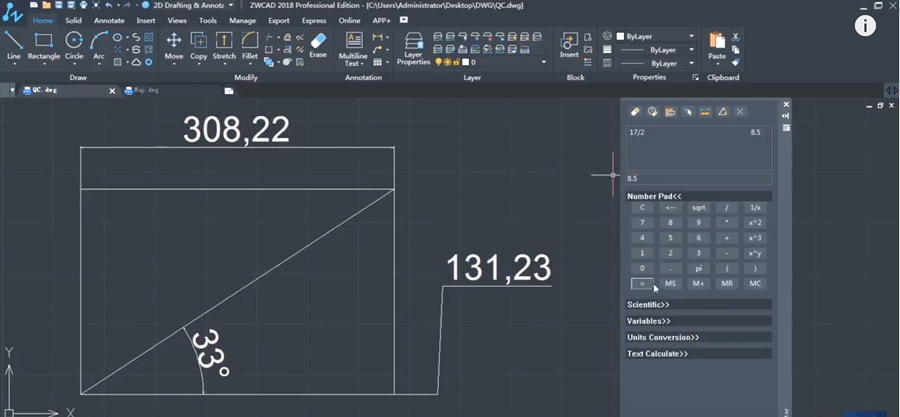

Number Pad bölümünün altında standart hesap makinesi işlemlerini yapabilir ve kendiniz rakamları girerek işlemler yapabilirsiniz. Yaptığınız işlemi komut penceresine de yapıştırabilirsiniz.

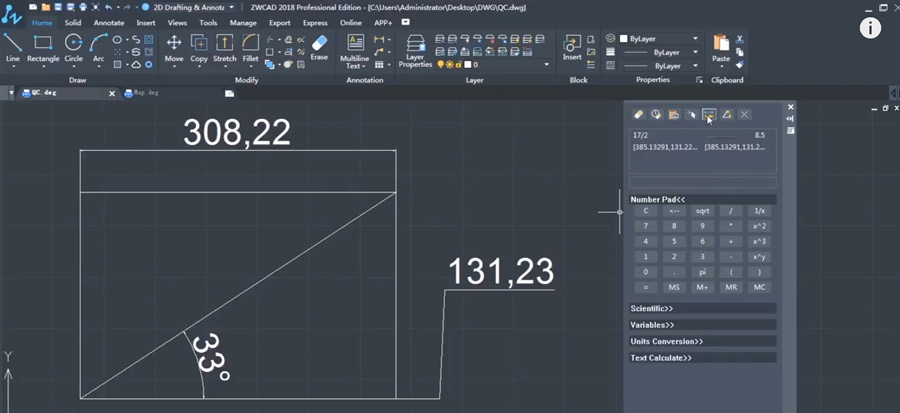

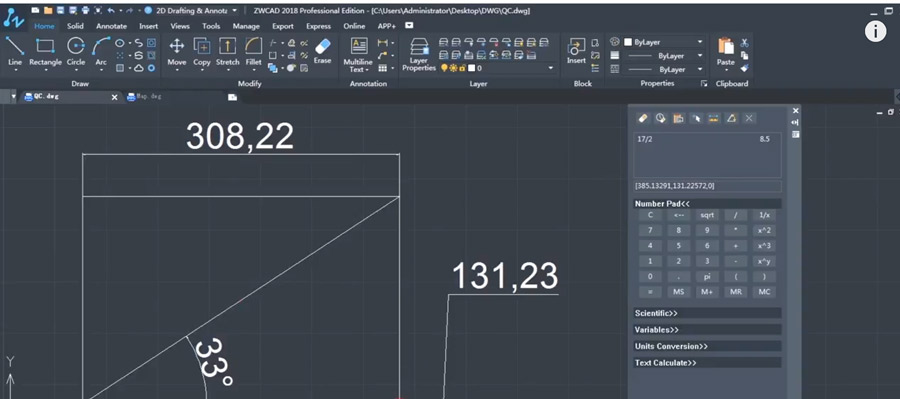

Koordinatları hesaplamak için aşağıdaki resimde göreceğiniz butona tıklayın ve sonrasında da çizim üzerinde seçmek istediğiniz koordinatları girin. Böylelikle koordinatları da hesaplayabilirsiniz.

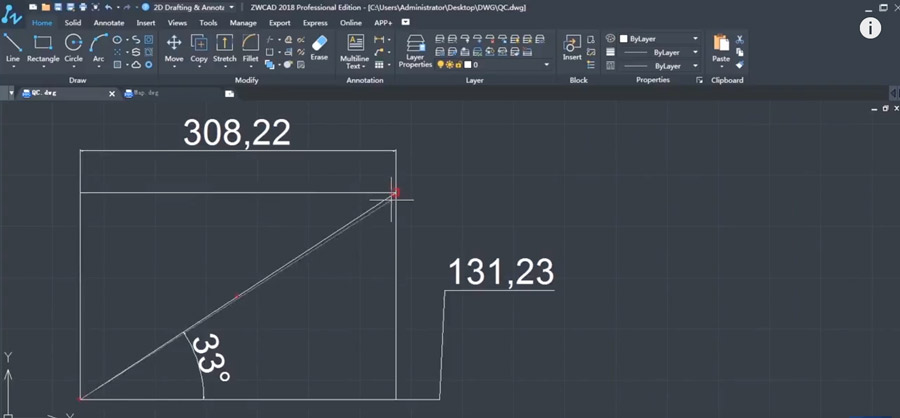

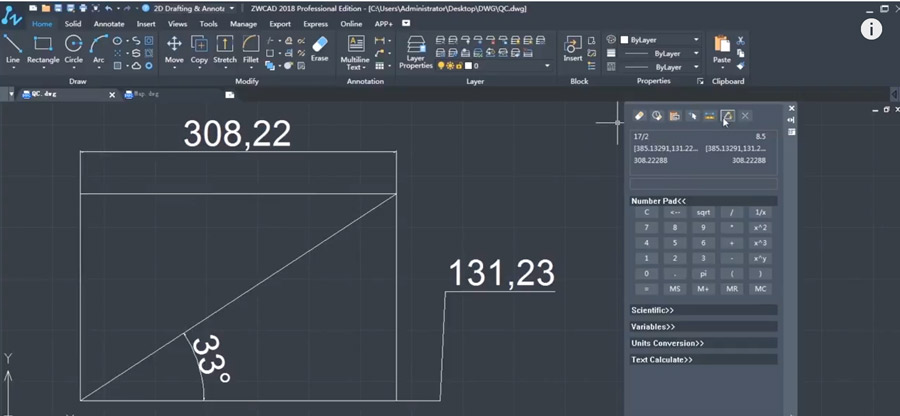

Mesafeyi hesaplamak için de hesap makinesini kullanabilirsiniz. Mesafe butonunu seçtikten sonra, çizim üzerindeki iki noktayı seçerek, bu noktalar arasındaki mesafeyi ölçebilirsiniz.

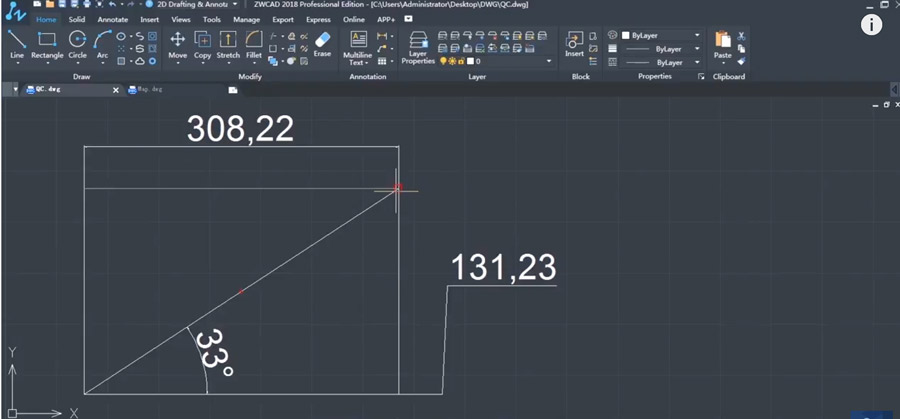

Açı ölçümlemeleri yapmak için açı ölçüm butonuna basın ve çizim üzerinde ölçümlemek istediğiniz açı alanını belirleyerek, seçimi yapın. Sonrasında bu alanın açısı otomatik olarak hesaplanacaktır.

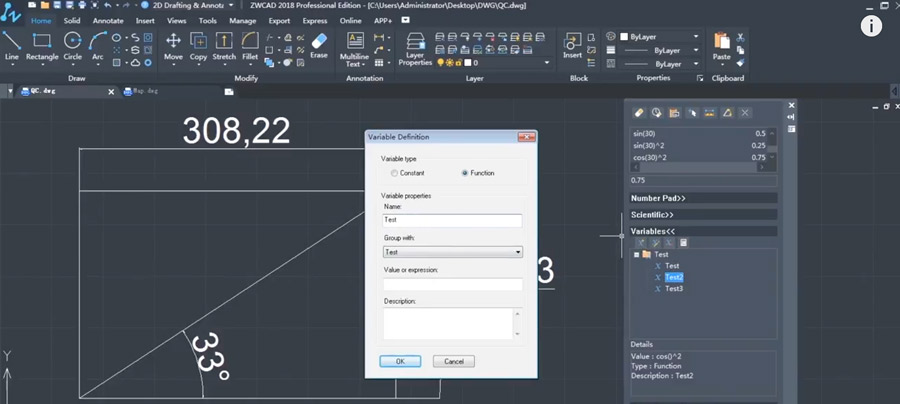

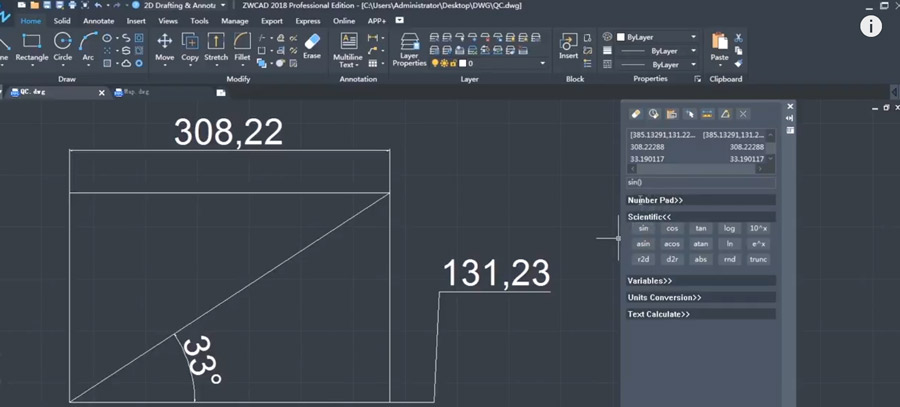

Bilimsel hesaplamalar için Scientific bölümünü kullanabilirsiniz. Burada daha kapsamlı hesaplama işlemlerini yapabileceğiniz ön ayarlar bulunuyor. Variables bölümünün altında ise ön ayarlarda bulunmayan farklı hesaplama işlemlerinin girişini yaparak, kendi hesap işlemlerinizi oluşturabilirsiniz.

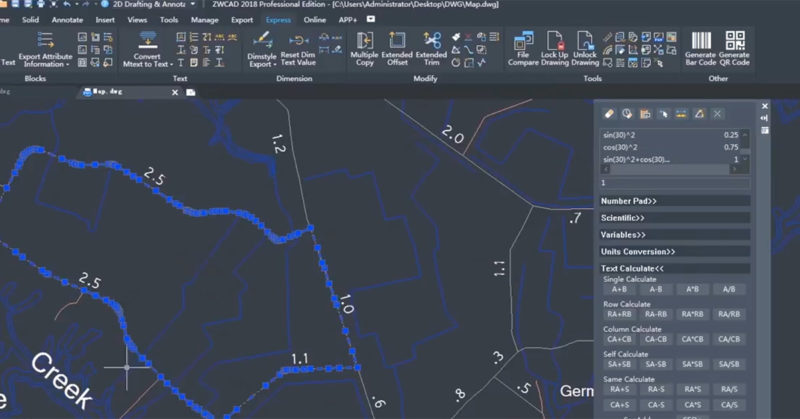

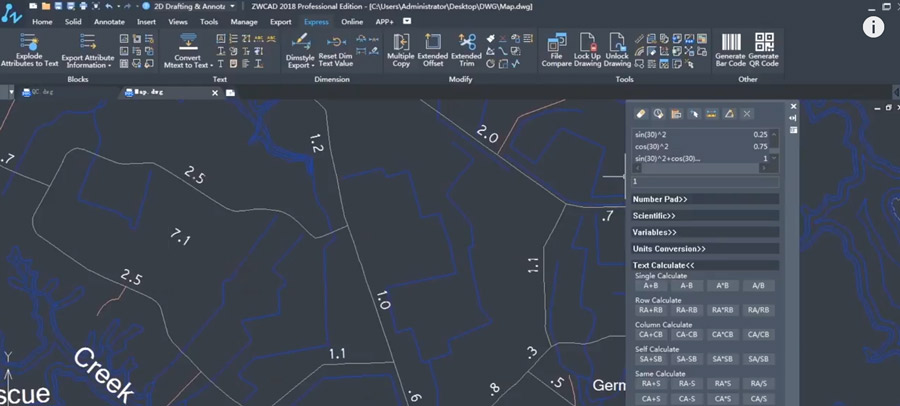

Metin hesaplama bölümünde ise belli bir alanın ölçümünü ya da belli seçili bir alanın uzunluğunu hesaplayabilirsiniz. Örneğin aşağıdaki örnekte de görebileceğiniz gibi, seçili alanın uzunluğunu hesaplamak için SEQ+ butonuna tıklayın ve bu bölgeleri seçin. Sonrasında seçili alanın içine tıkladığınızda hesaplama otomatik olarak yapılacaktır.
