ZWCAD üzerinde model çizim alanıda yaptığınız çizimlerin, yazıcıyla çıktısını almak için MVSetup özelliğini kullanmanız gerekiyor. Bu özelliği kullanarak, çıktı alacağınız sayfaları düzenleyebilir, birden fazla kesiti bu çizim sayfalarına ekleyerek, çıktı alacağınız bölümleri dilediğiniz gibi düzenleyebilirsiniz. Bu rehberimizde de bu çıktı alma işlemini nasıl yapabileceğiniz üzerinde duracağız.

Öncelikle komut alanına “Mvsetup” komutunu girin, sonrasında “No” ve metrik ünite bilgisini girin, boyutlandırma değerini “2” olarak girin ve çıktı için A3 kağıt boyutunu seçin.

Bu bilgilerin girişini yaptıktan sonra “Insert” komut girişini yapın ve başlık bloğunda dosyanıza bir isim vererek, çiziminizle ilgili bilgileri model space bölümünde sağ alt bölüme kaydırın.. Bu işlemi yaptıktan

Sonrasında “Layout” görünüme geçin ve tekrar “Mvsetup” komutunu girin. Başlığı seçerek, A3 kağıt boyutuna uyarlayın.

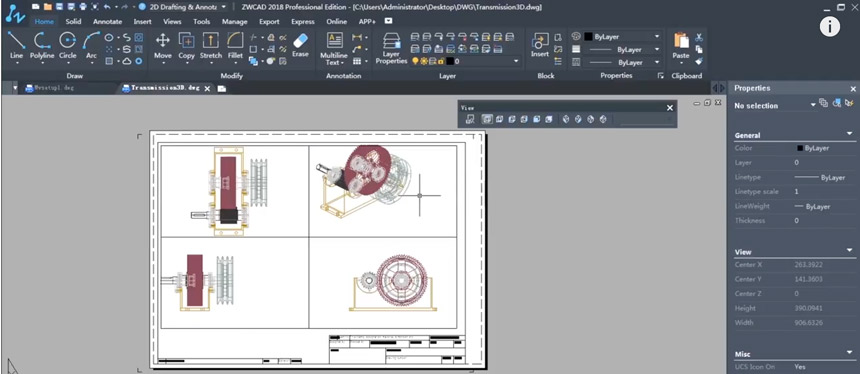

Sonrasında tekrara “Mvsetup” komutunu girin ve Viewport seçeneklerinden, sayfa üzerinde kaç farklı görünüm olacağını belirleyin. Bu örnekte 4 farklı kesit gösteriliyor. Burada “Standart Engineering” komutu kullanılıyor. Bunun için input 2: Standart Engineering seçeneğini seçin.

Kenar noktalarını belirleyin ve görünümler arasındaki mesafeyi 0 olarak ayarlayın. Böylelikle viewportlar arasında herhangi bir boşluk olmadan görünümü bu alana ekleyebilirsiniz.

Bu alan üzerinde tüm Viewport görünümlerini aynı boyut ve ölçeğe getirebiliriz.

Bu çalışmaları yaptıktan sonra Layout bölümündeki işlemler de tamamlanmış olacak ve yazı ile çıktı almak için hazır hale gelecek.
